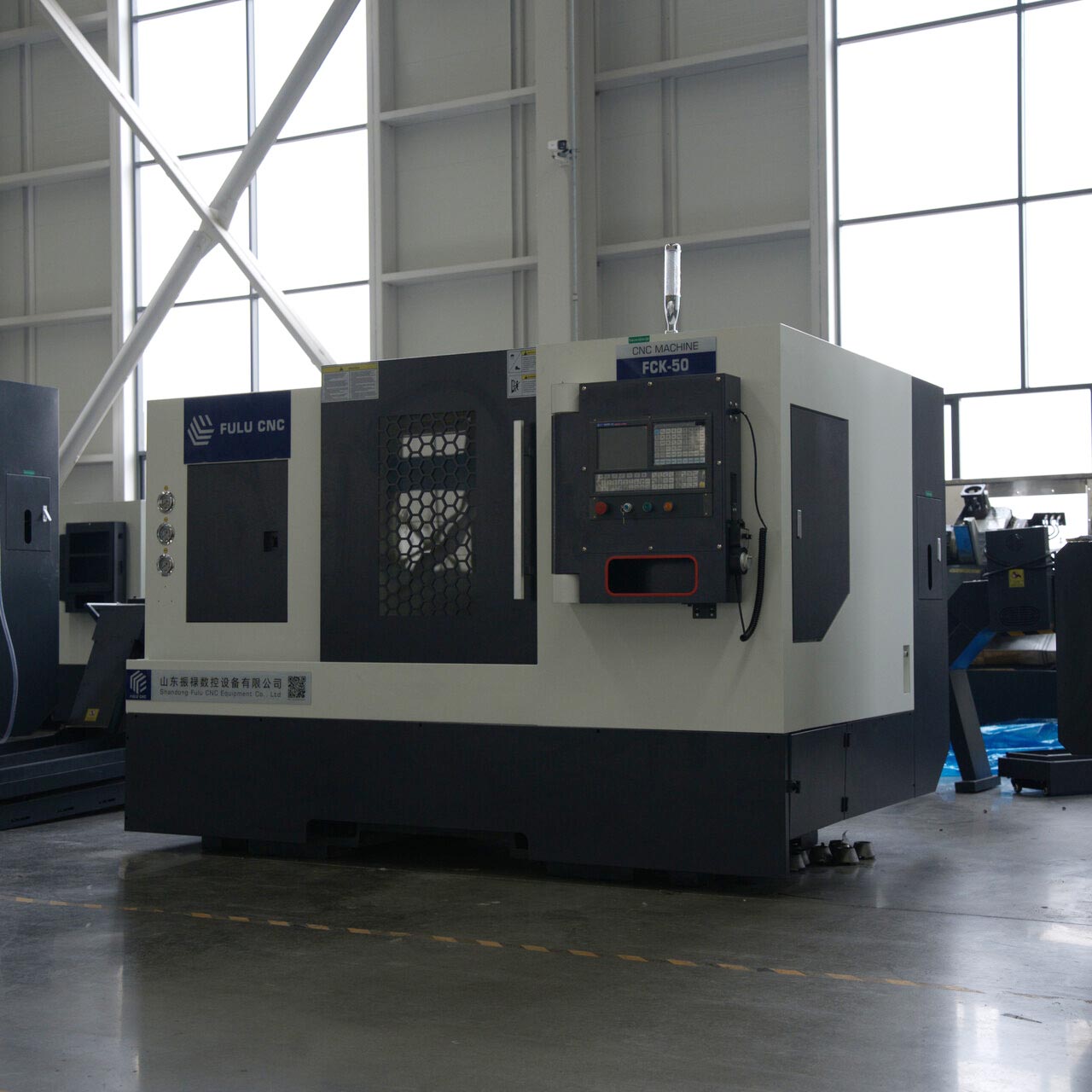

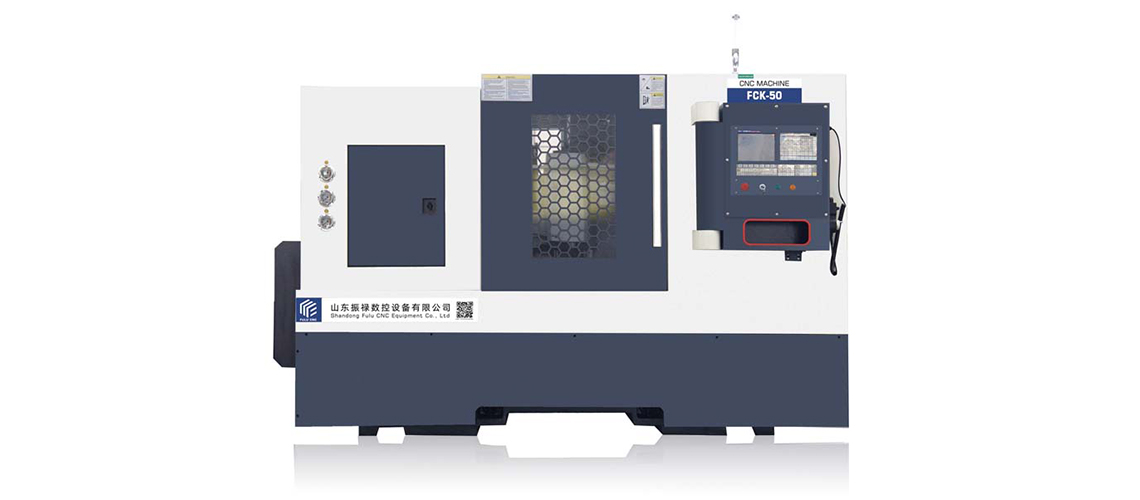

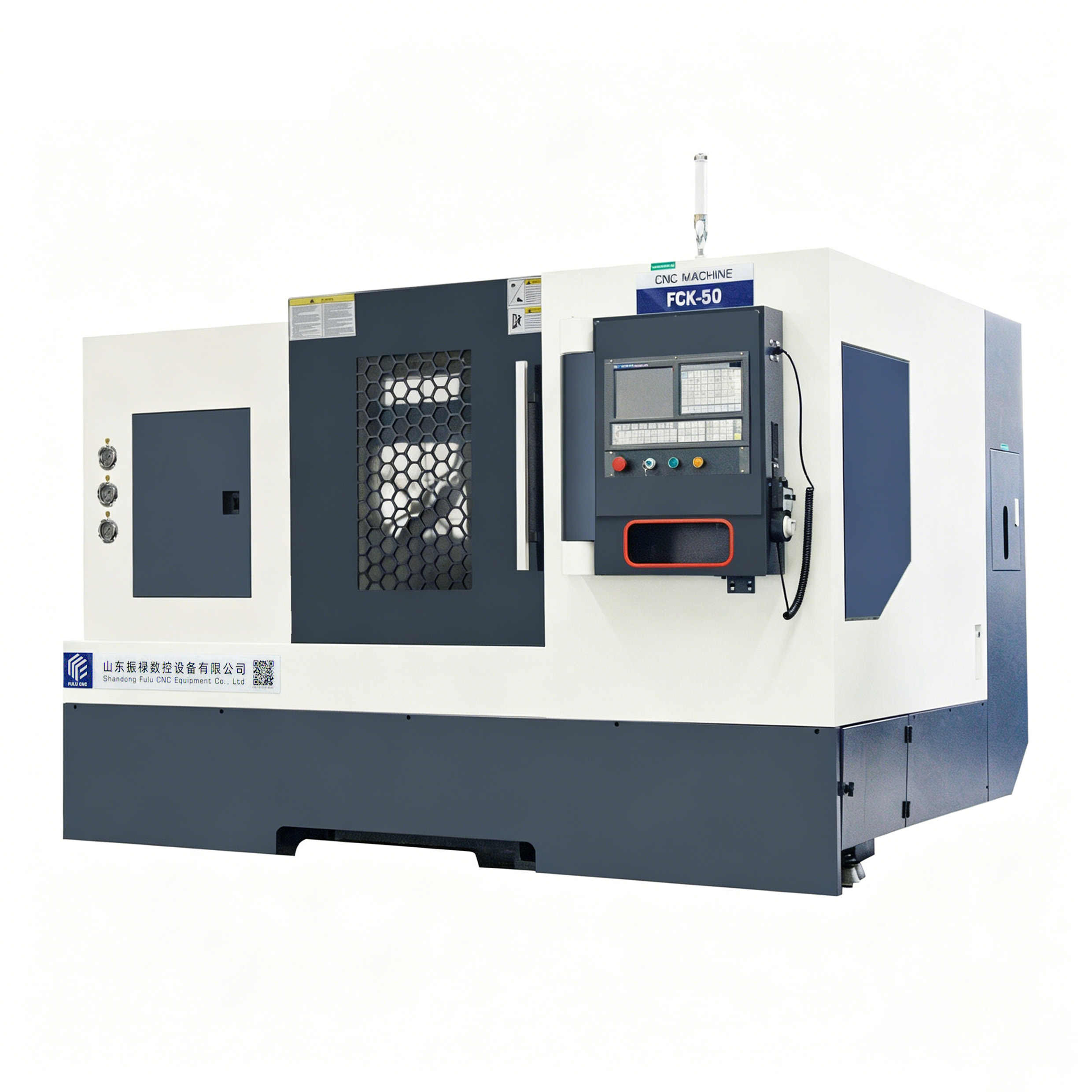

FCK50

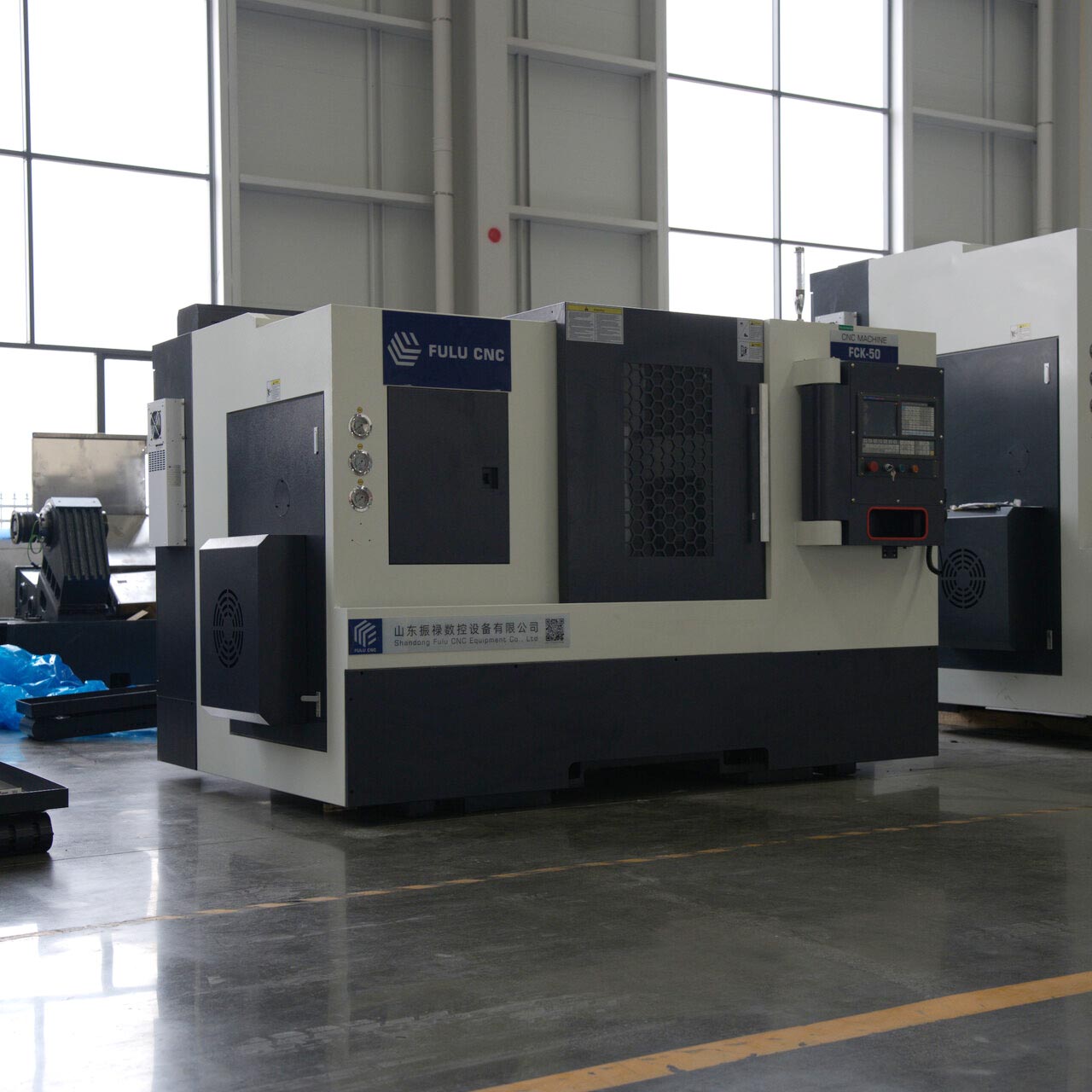

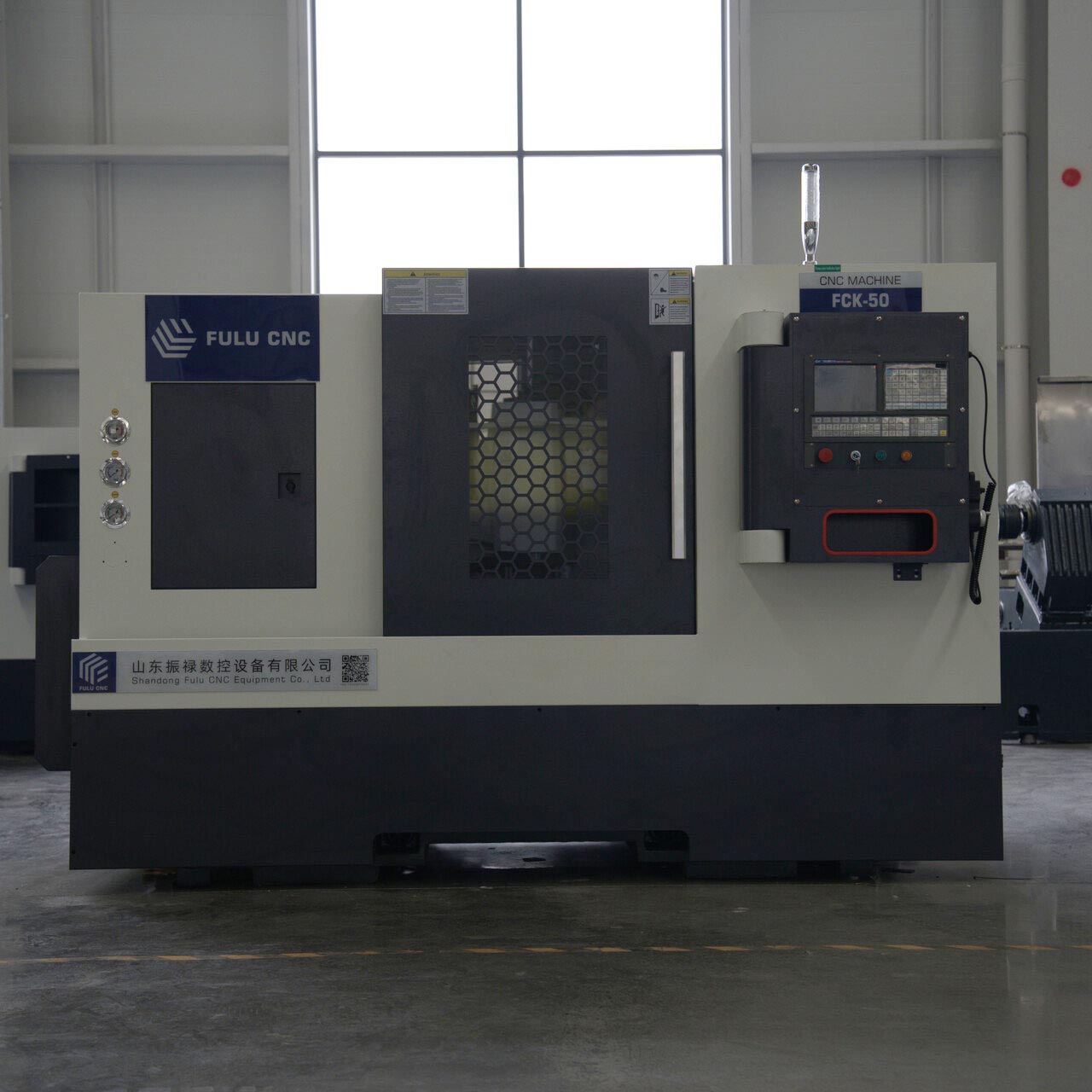

Tornio CNC

Parametri di base

Diametro massimo di rotazione 500mm, in grado di lavorare vari pezzi di tipo disco e albero.
Corse degli assi X/Z 240/500mm, bilanciando efficienza e area di lavorazione.
Velocità massima del mandrino 3500rpm, soddisfa le esigenze di lavorazione di tornitura di precisione ad alta velocità.
Struttura del letto inclinato a 45°, con un buon deflusso dei trucioli e rigidità eccellente.
Design della struttura integrale ad alta rigidità, abbinato a un torretta automatica, per realizzare lavorazioni di taglio ad alta precisione e alta efficienza.

Contattaci

Mostra video

Parametri tecnici
Configurazione standard
Seleziona configurazione

Progetto:FCK50	Unità	Specifiche
Massimo diametro di rotazione sul letto	mm	Φ550
Massimo diametro di taglio	mm	Φ440
Diametro di lavorazione sotto la torretta	mm	Φ300
Massima lunghezza di taglio	mm	500
Corsa asse X	mm	260
Corsa asse Z	mm	600 (lunghezza di lavorazione effettiva 500)
Velocità di movimento asse X	mm/min	20000
Velocità di movimento asse Z	mm/min	20000
Manovella	mm	0.001/0.01/0.1
Velocità di avanzamento X, Z	mm/min	0~5000
Velocità di avanzamento manuale X, Z	mm/min	0~1260
Precisione di ripetizione posizione asse X	mm	0.005
Precisione di posizione asse X	mm	0.006
Precisione di ripetizione posizione asse Z	mm	0.006
Precisione di posizione asse Z	mm	0.008
Velocità del mandrino	rpm	35-3000
Massimo coppia del mandrino	N.m	48
Estremità del mandrino	-	A2-6
Diametro del foro passante del mandrino	mm	Φ66
Diametro del foro passante del mandrino a pressione centrale	mm	Φ55
Mandrino	-	10” (opzionale 12”)

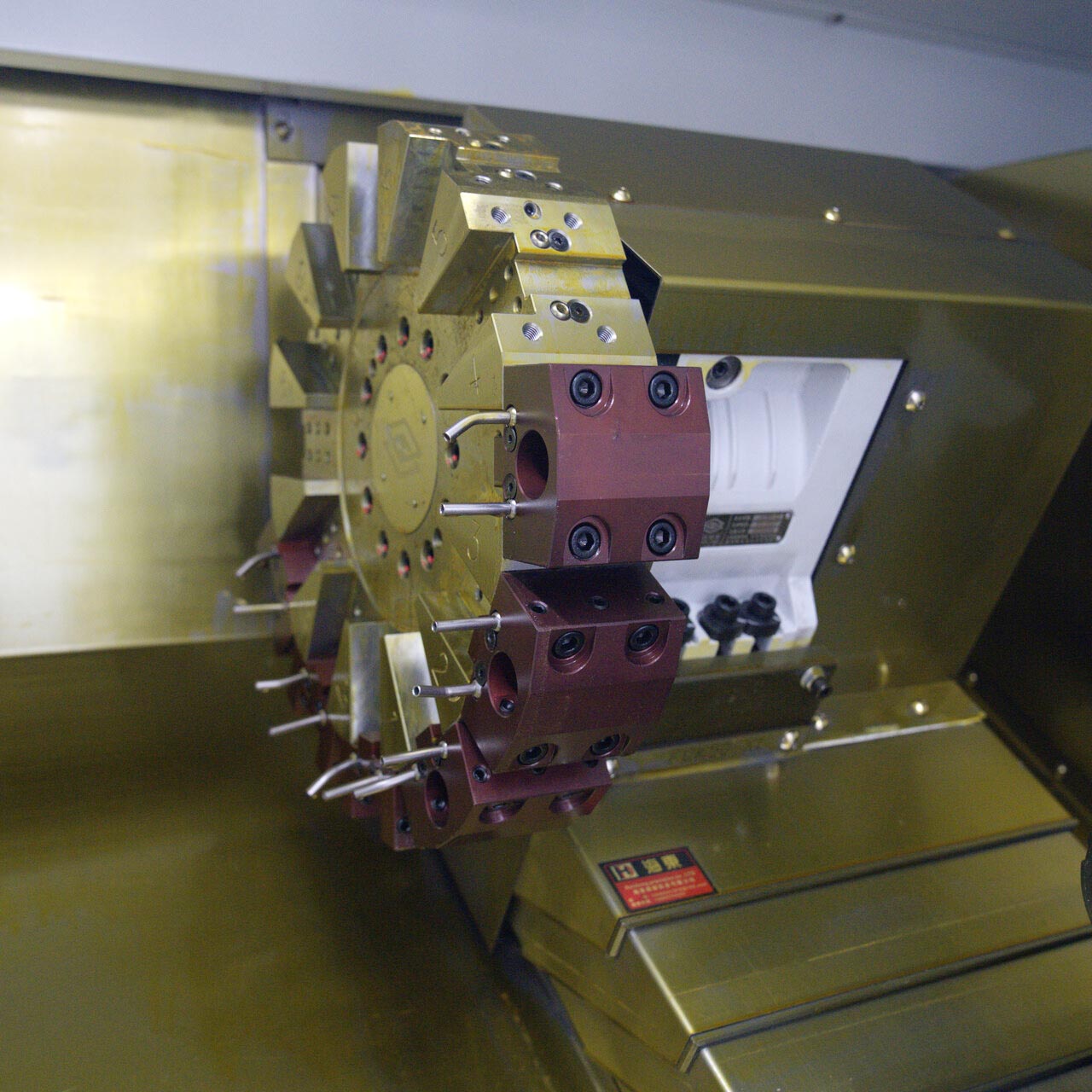

Numero di porta utensili	-	12 stazioni
Dimensioni di montaggio degli utensili	mm	25×25
Diametro di montaggio della testa di alesatura	mm	Φ32
Corsa del mandrino	mm	500
Conicità del punteggio	-	MT-5#
Potenza del motore principale	kw	7.5
Coppia del motore principale	N.m	48
Potenza del motore di avanzamento asse X	kw	2.2
Potenza del motore di avanzamento asse Z	kw	1.5
LunghezzaLarghezzaAltezza	mm	283020301900
Peso della macchina circa	kg	3600

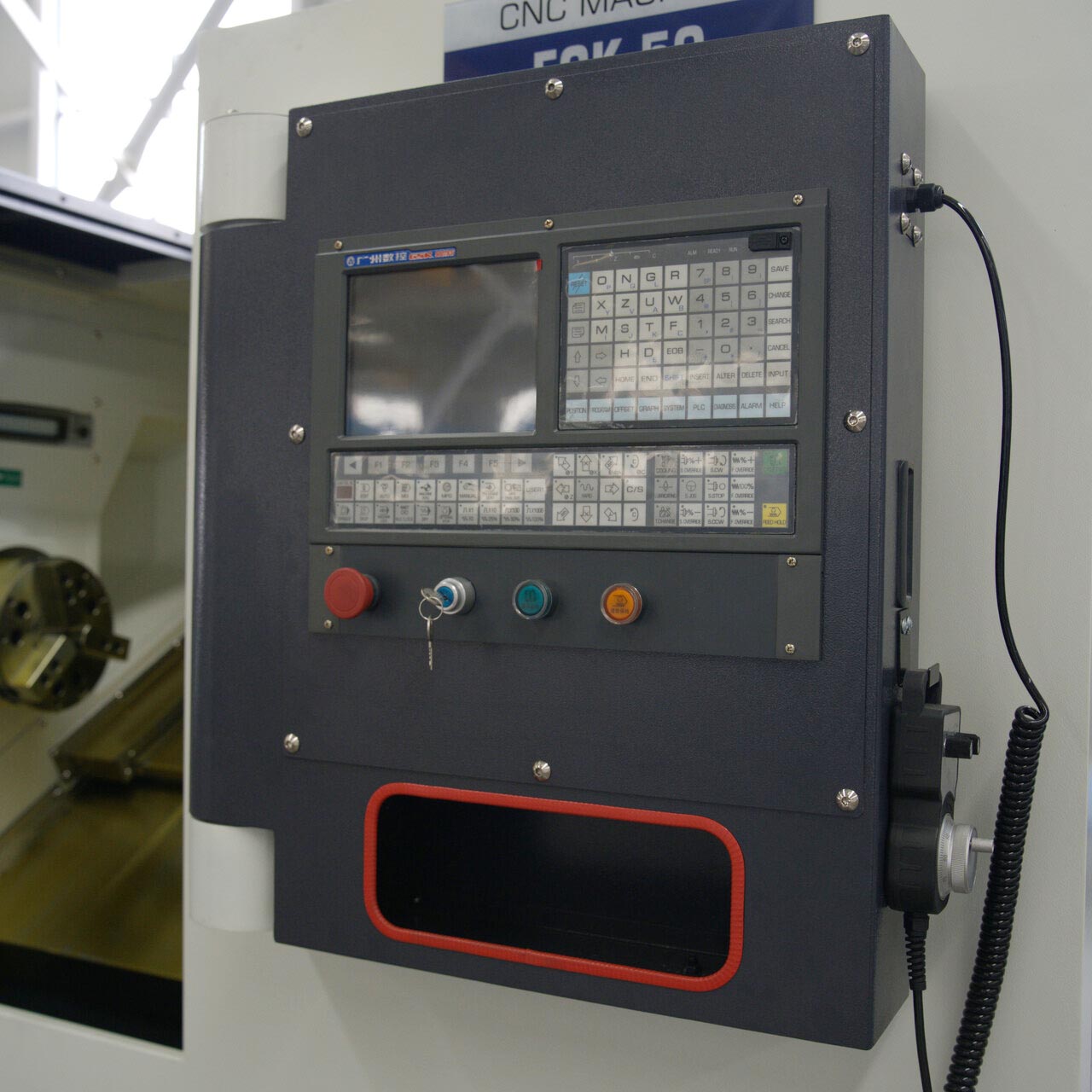

◎Sistema di controllo numerico GSK980TB3i

◎Motore principale 5.5KW

◎Vite a sfera dell'asse X: Φ20

◎Vite a sfera dell'asse Z: Φ40

◎Morsa autolocante a tre griffe 200

◎Portautensili elettrico a quattro stazioni

◎Sistema di controllo: Siemens, Mitsubishi, Fanuc, Kende

◎Morsetto idraulico da 12/15 pollici

◎Raccoglitore a catena, raccoglitore di nebbia d'olio, braccio di misurazione Renishaw, alimentatore servo

了解详情

Configurazione standard

https://www.fulucncfactory.com/DM-static/upload/image/effimg/20260610_173346_2604.jpg

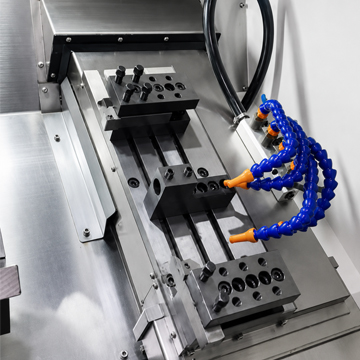

Porta coltelli

https://www.fulucncfactory.com/DM-static/upload/image/effimg/20260611_183150_1137.jpg

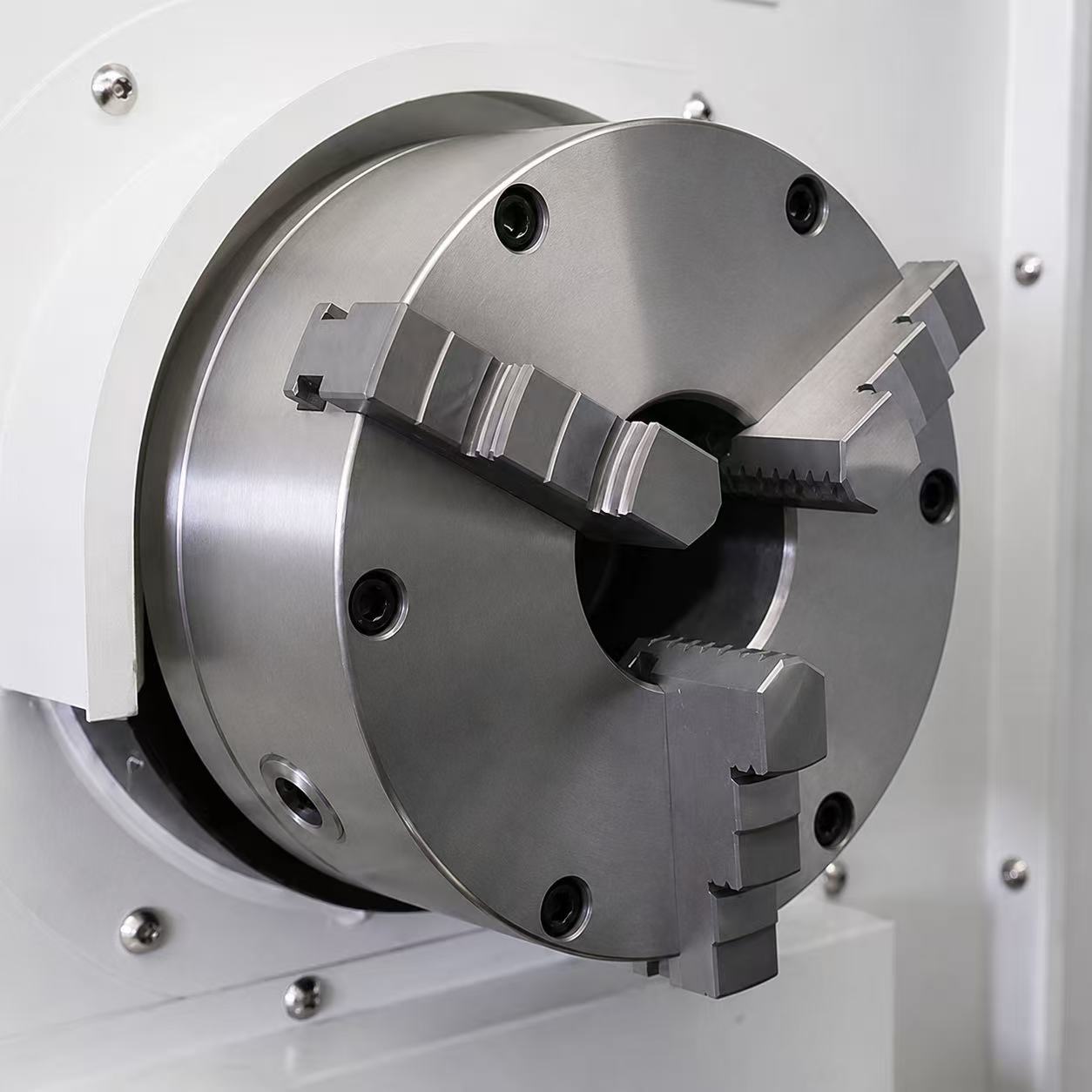

Mandrino a 3 griffe

https://www.fulucncfactory.com/DM-static/upload/image/effimg/20260610_173405_9693.jpg

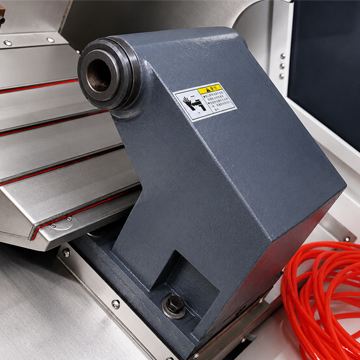

Contropunta idraulica

https://www.fulucncfactory.com/DM-static/upload/image/effimg/20260611_183215_4224.jpg

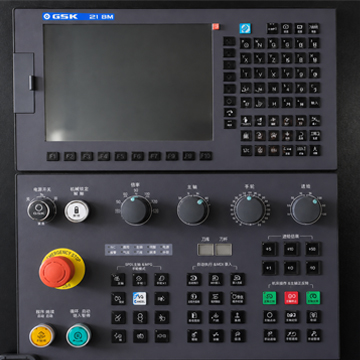

Sistema di Controllo GSK

Configurazione opzionale

Sistema di controllo opzionale

Puoi scegliere autonomamente il sistema di controllo di cui hai bisogno in base alle tue esigenze di produzione

Altre configurazioni opzionali

Puoi scegliere autonomamente il portautensili di cui hai bisogno in base alle tue esigenze di produzione

Scelta del mandrino

Puoi scegliere autonomamente il mandrino di cui hai bisogno in base alle tue esigenze di produzione

Parti lavorabili

Il centro di lavorazione verticale può completare lavorazioni complesse come fresatura, foratura, alesatura, filettatura, smussatura, ecc., principalmente per la lavorazione di accessori per stampi, gusci di casse, supporti meccanici, pezzi di precisione di forme speciali, componenti di collegamento a flangia, coprendo numerosi settori come stampi, automotive, aeronautica, macchine per costruzione, automazione, idraulica, ecc.
