Tour à commande numérique
Paramètres de base

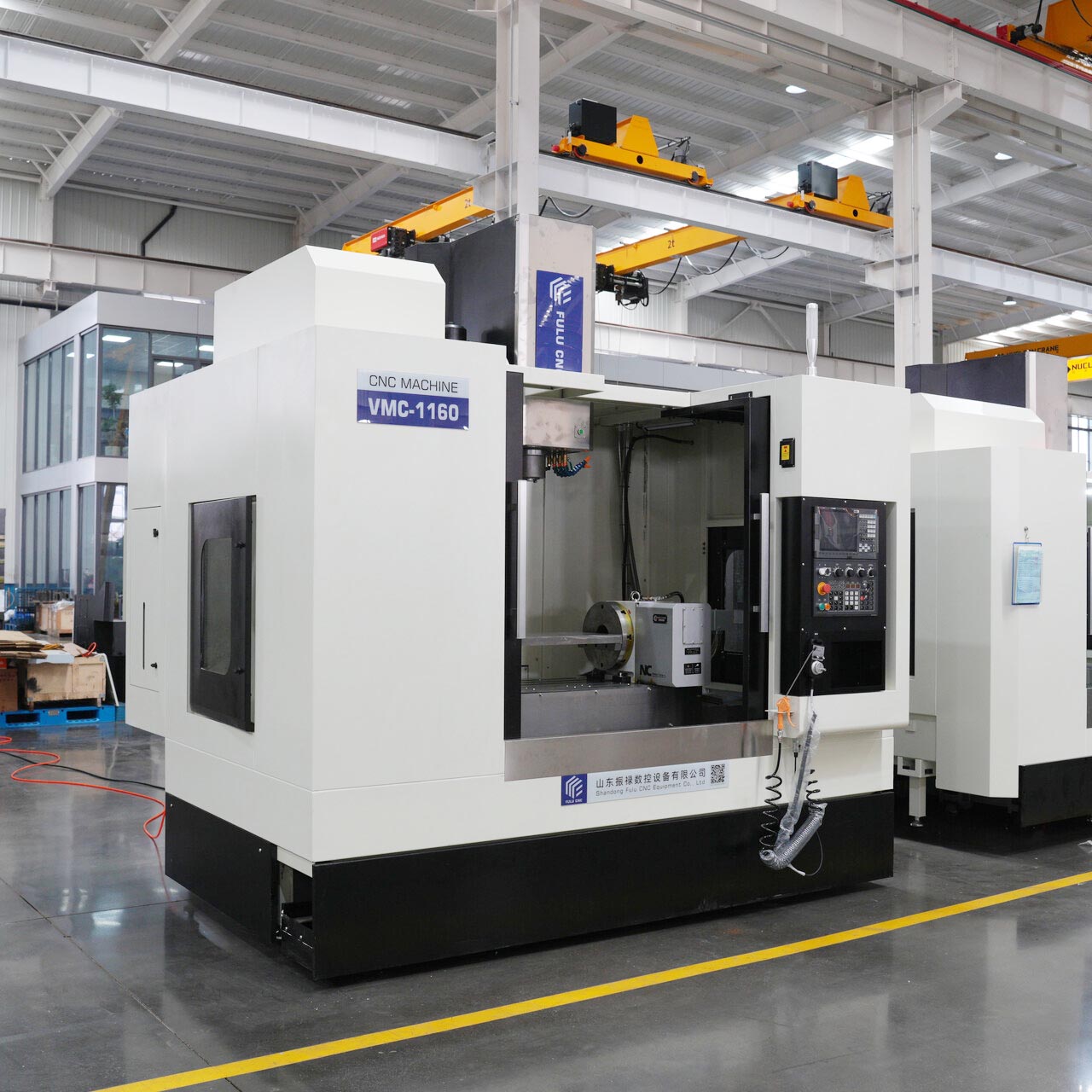

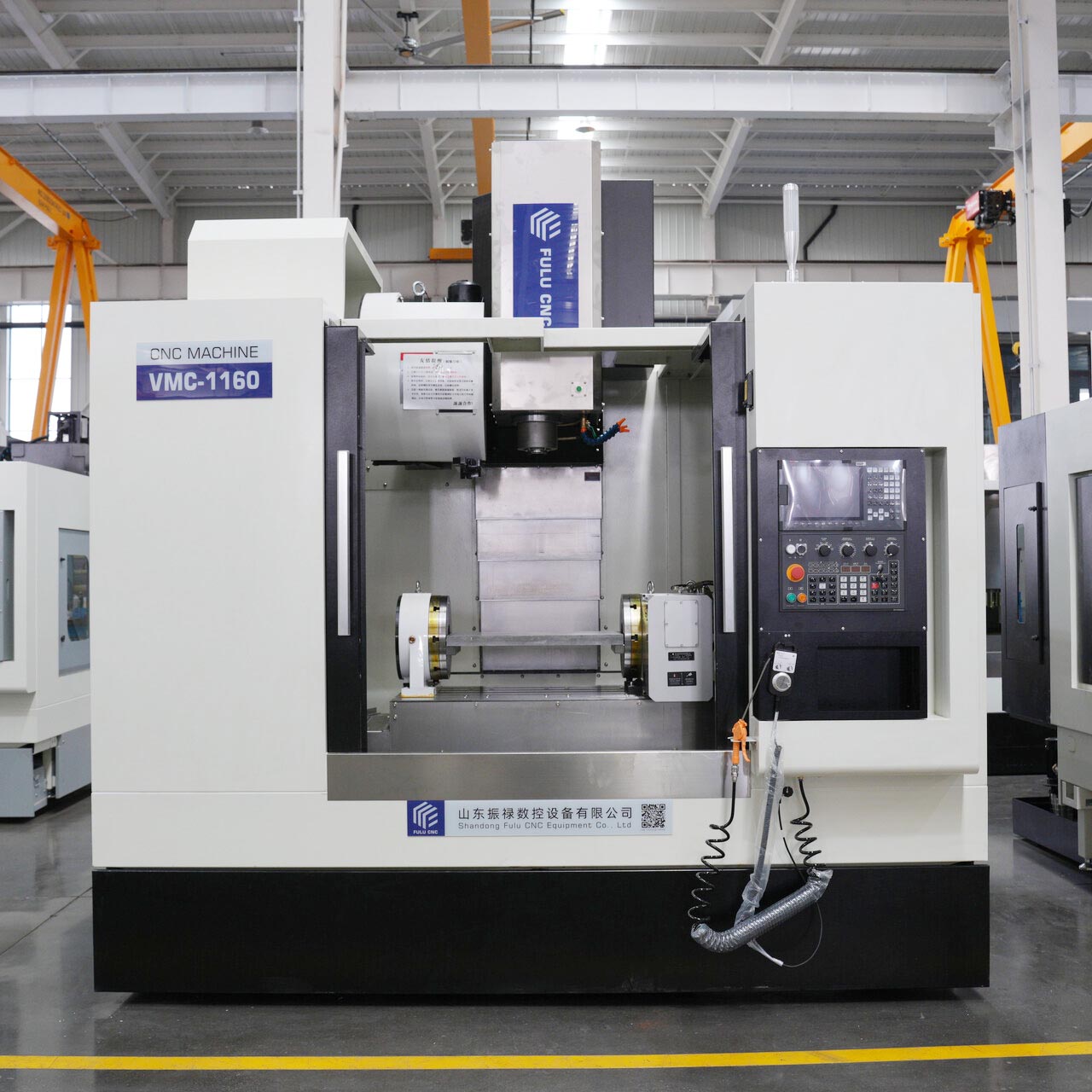

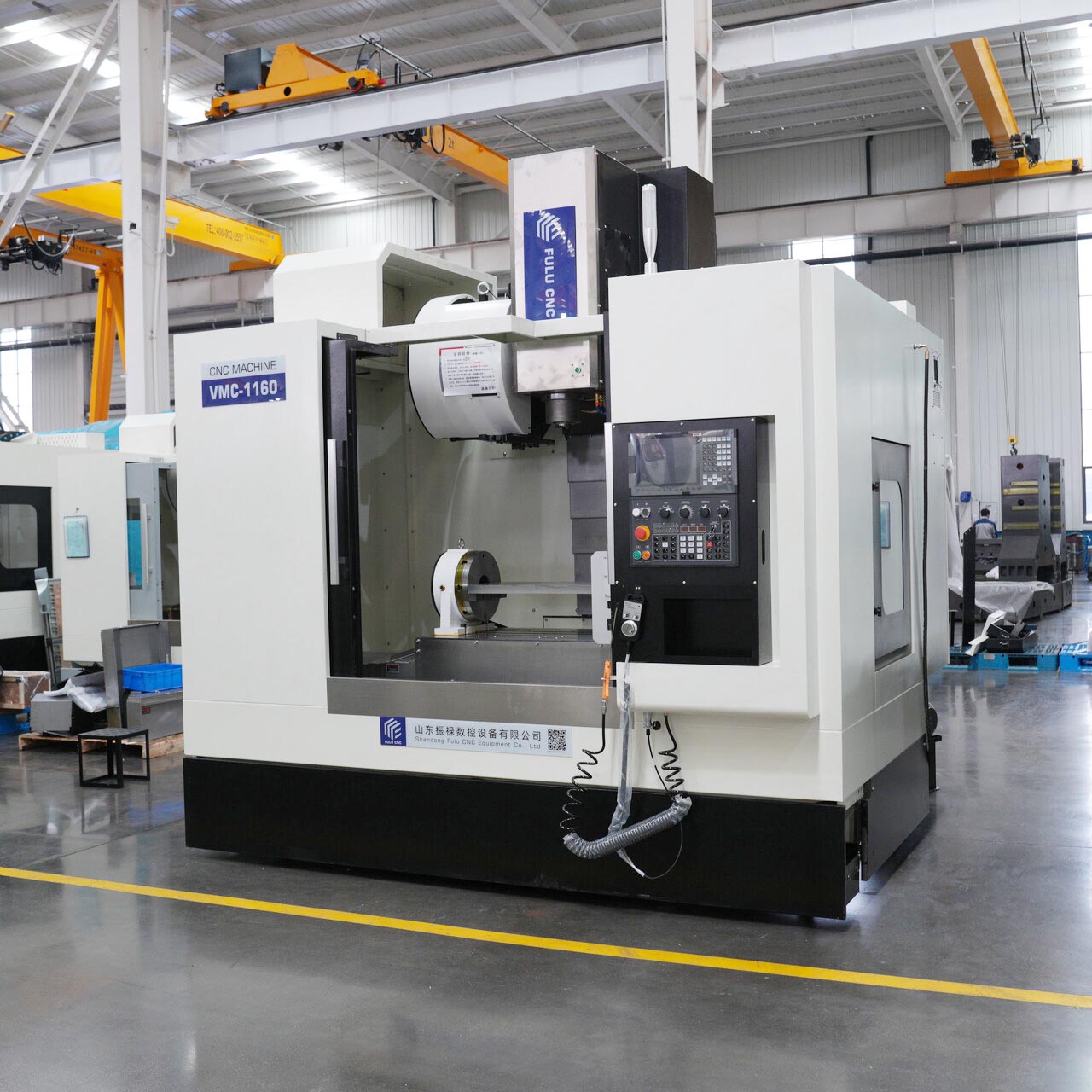

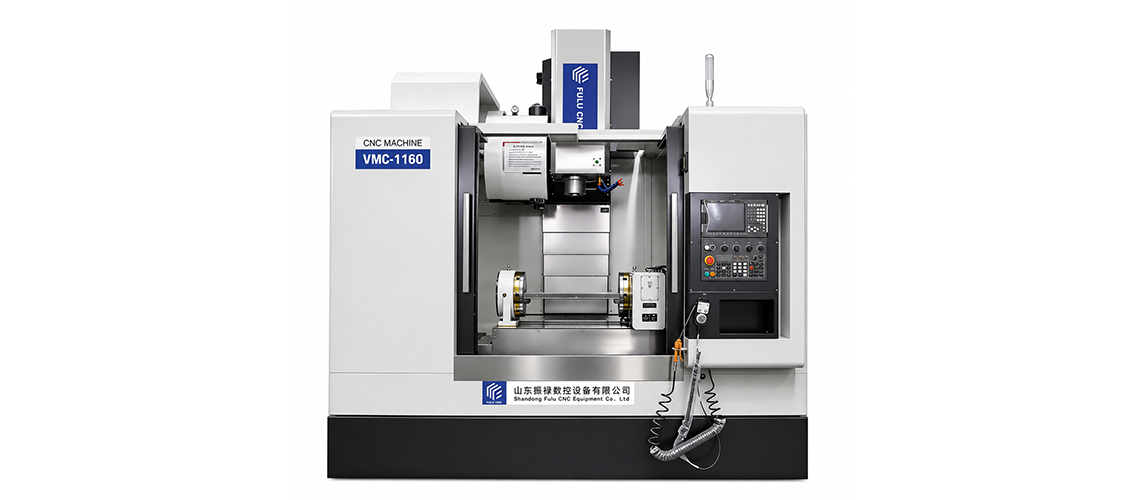

Modèle de machine-outil : VMC1160
Unité
Spécifications
Dimensions de la table de travail
mm
1200x600
Course des axes X/Y/Z
mm
1100/600/600
Distance entre le plan de la broche et la table de travail
mm
120-720
Distance entre le centre de la broche et la colonne
mm
672
Charge maximale de la table de travail
Kg
800
Rainure en T de la table de travail
mm
5-18x100
Alimentation rapide des axes X/Y/Z
m/min
32/32/26
Largeur des guides des axes X/Y/Z
mm
RGH45/45/45
Spécifications de la vis à billes des axes X/Y/Z
mm
4012
Précision de positionnement
mm
±0.008
Précision de repositionnement
mm
±0.005/300
Unité de positionnement minimale
mm
±0.001
Vitesse de rotation maximale de la broche
rpm
8000 (refroidissement par pulvérisation circulaire)
Conicité de la broche
mm
BT40-150
Changeur d'outils à disque
pcs
24T
Système de contrôle
/
GSK 25i
Puissance du moteur des axes X/Y/Z
Nm
18/18/28
Puissance du moteur de la broche
Kw
15 novembre
Poids de la machine-outil environ
Kg
6000
Dimensions extérieures
mm
2800x2400x2800
Numéro
Contenu de la configuration
Numéro
Contenu de la configuration
1
Système de refroidissement de coupe
13
Dispositif de nettoyage interne de la machine : pistolet à copeaux, pistolet à eau
2
Système de lubrification automatique
14

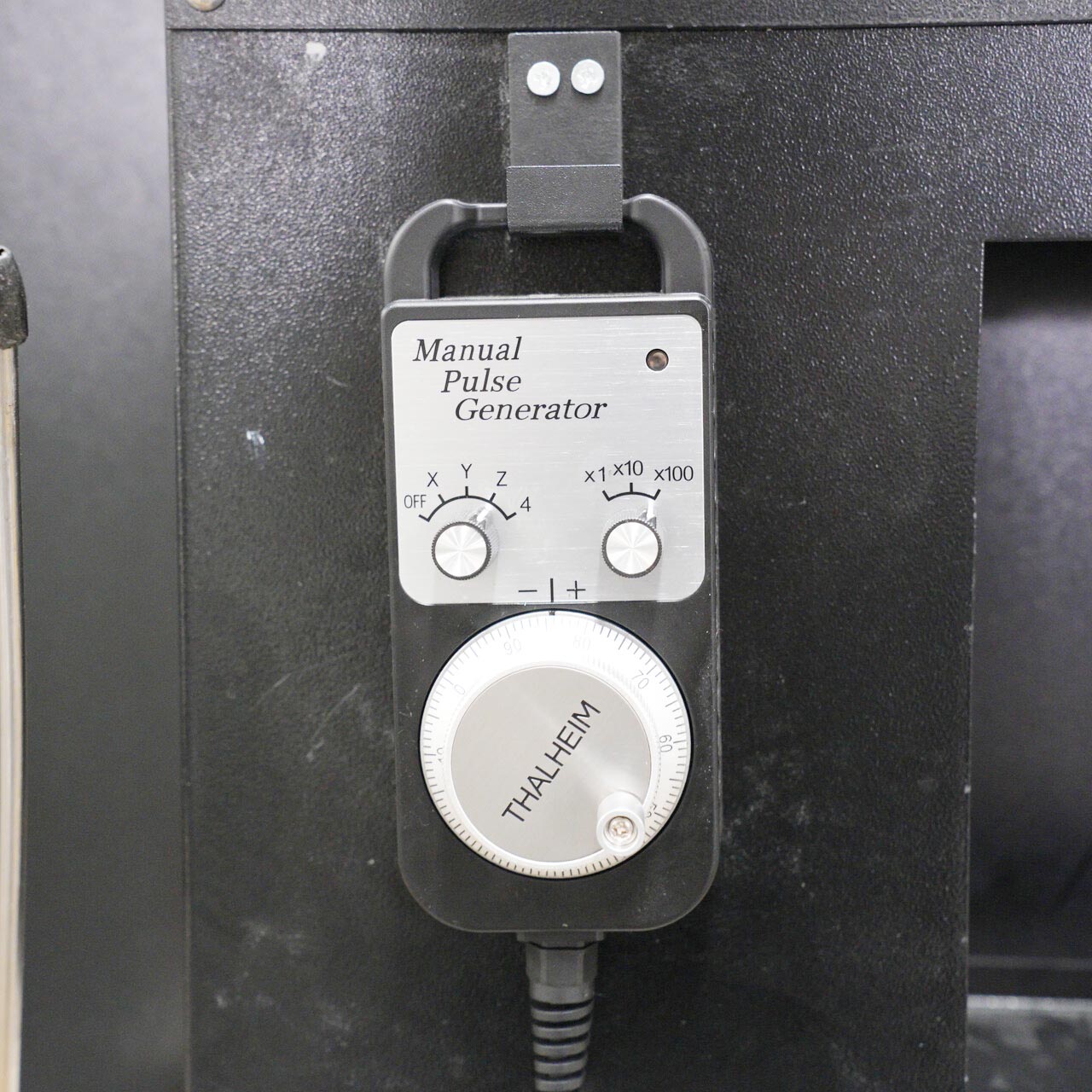

Générateur d'impulsions manuel : volant
3
Dispositif de soufflage de coupe
15
Interface de transmission réseau externe
4
Protection du système de surcharge de broche et de servomoteur
16
Capot de protection télescopique à trois axes (capot intérieur en tôle complète)
5
Lampe d'alerte tricolore
17
Tôle de protection externe en peinture de haute qualité
6
Boulon et cale de réglage horizontal
18
Taraudage rigide
7
Échangeur de chaleur du boîtier électrique
19
Certificat de conformité de précision
8
Dispositif de pré-tension à vis à trois axes
20
Manuel électrique
9
Stockage de programme
21
Manuel d'utilisation
10
Pulvérisation en anneau de broche
22
Manuel d'opération du programme
11

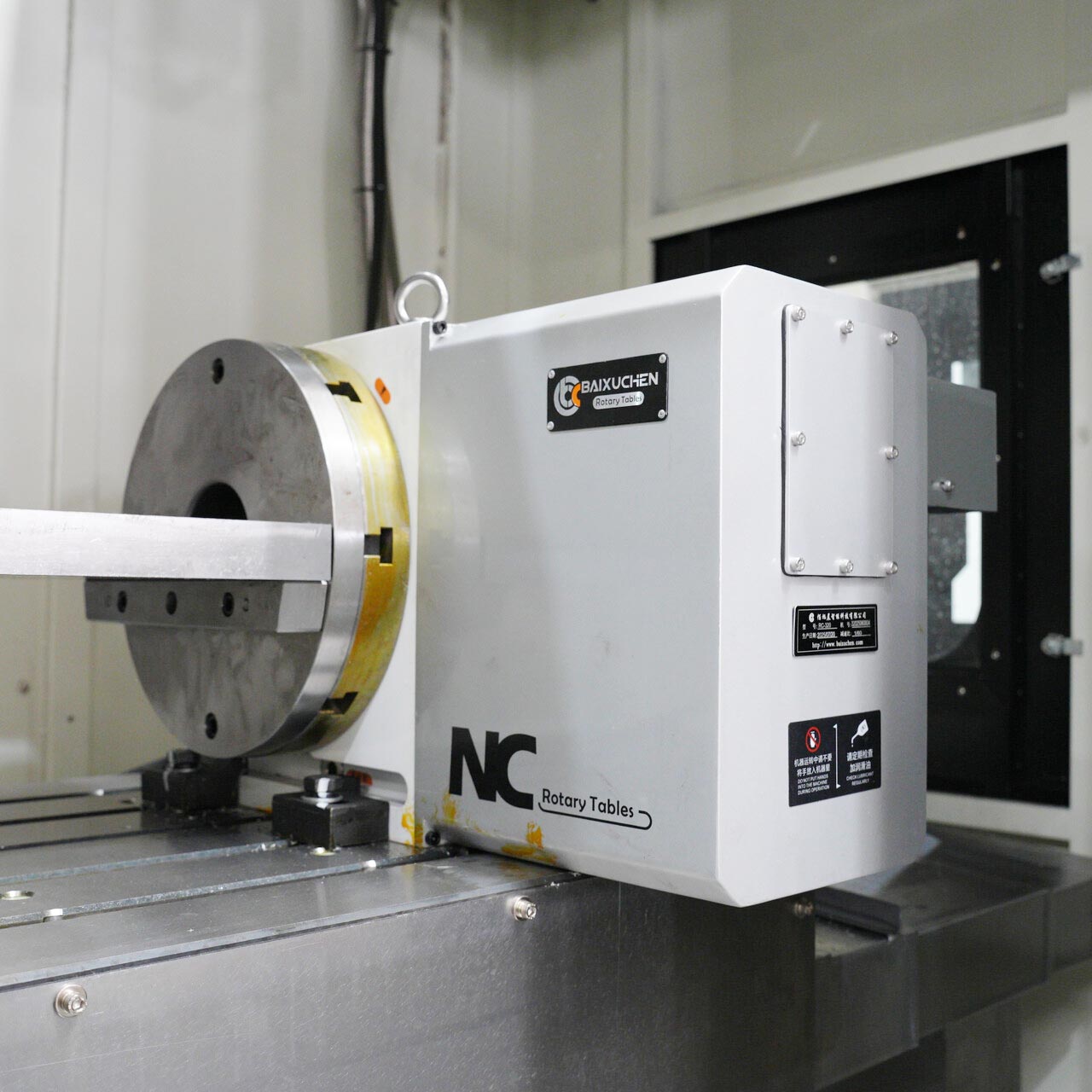

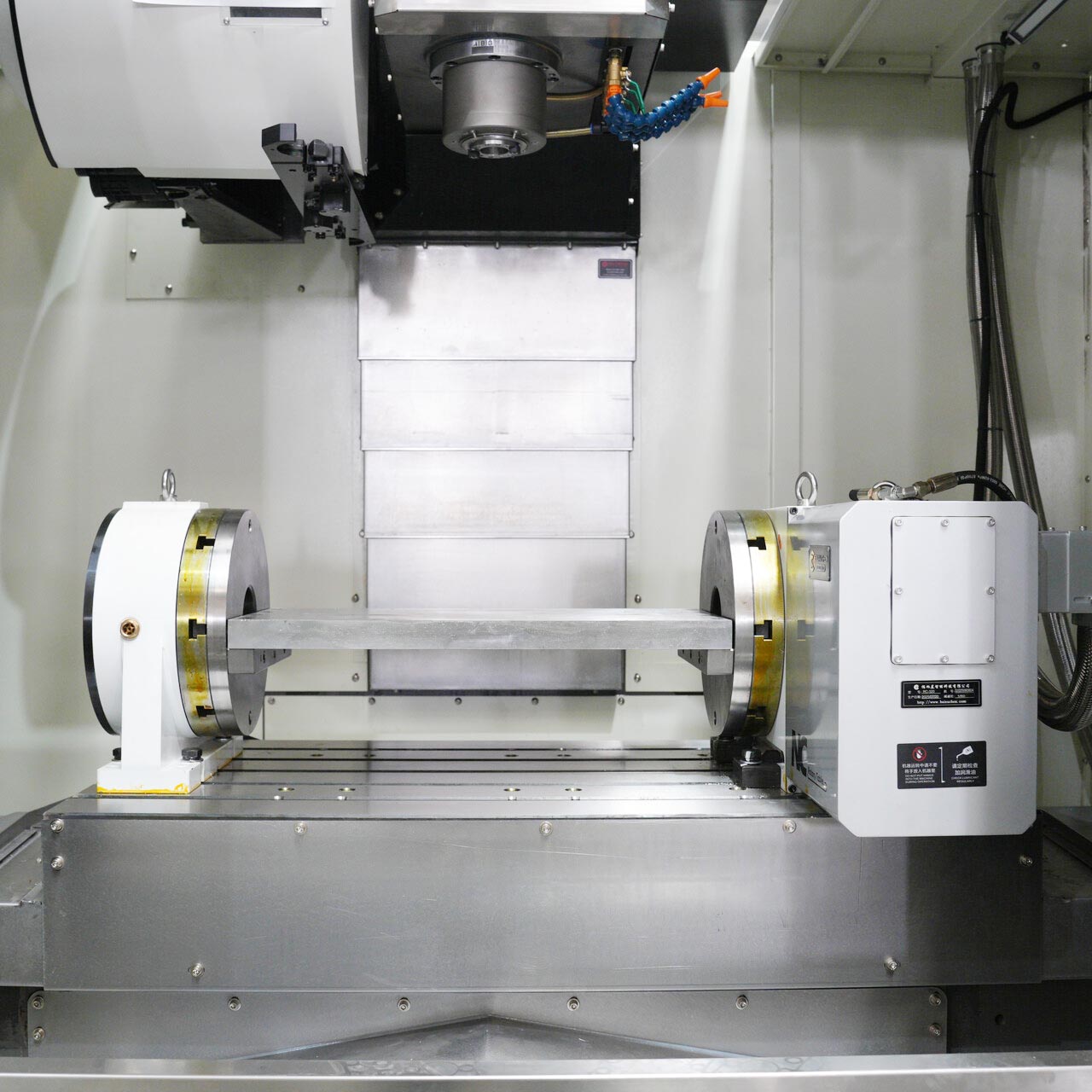

Interface pour installation de quatrième axe réservée
23
Protection par rideau d'air
12
Lumière de travail à l'intérieur de la machine
24
Châssis à forte pression de copeaux, double pompe à eau
Configuration standard

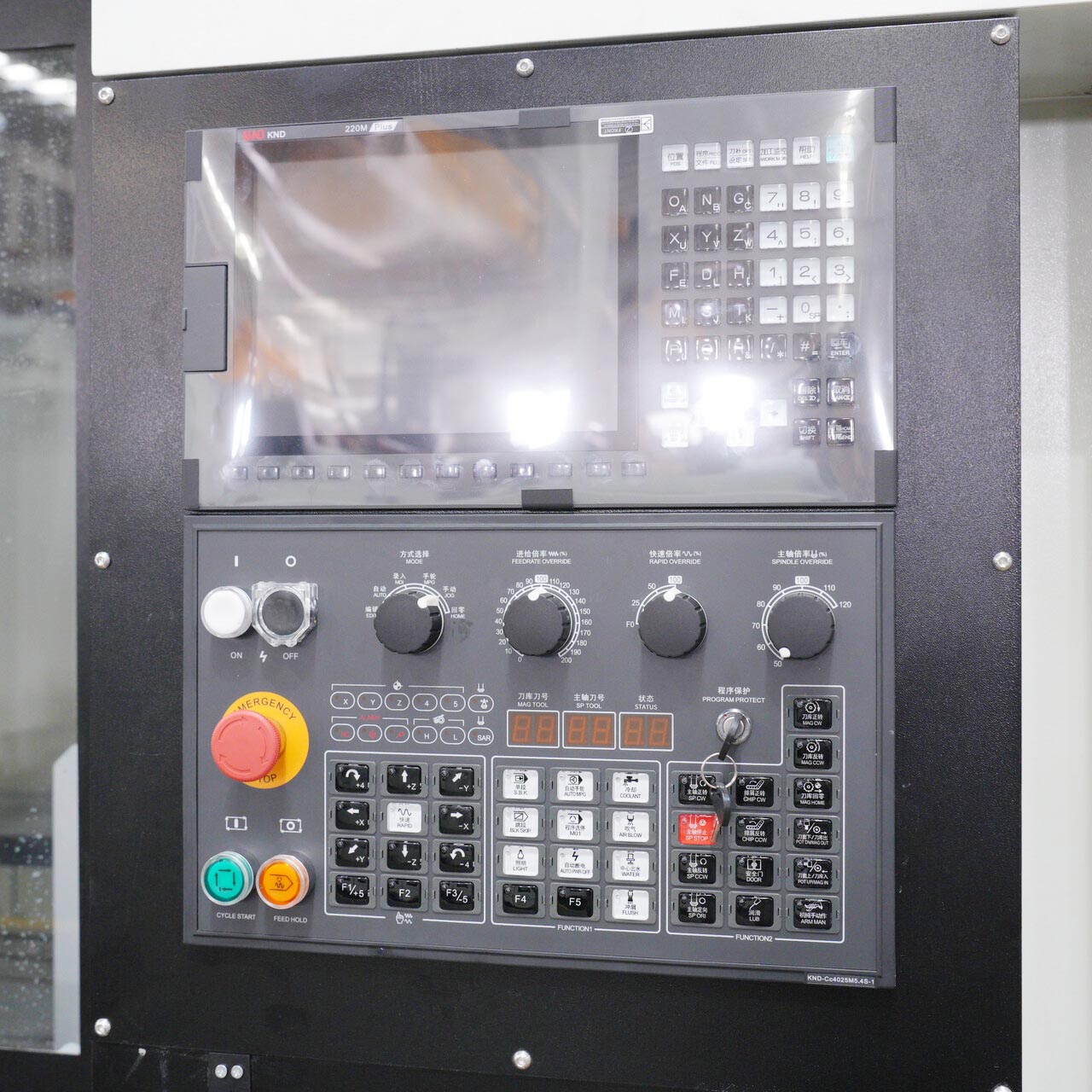

Système de contrôle

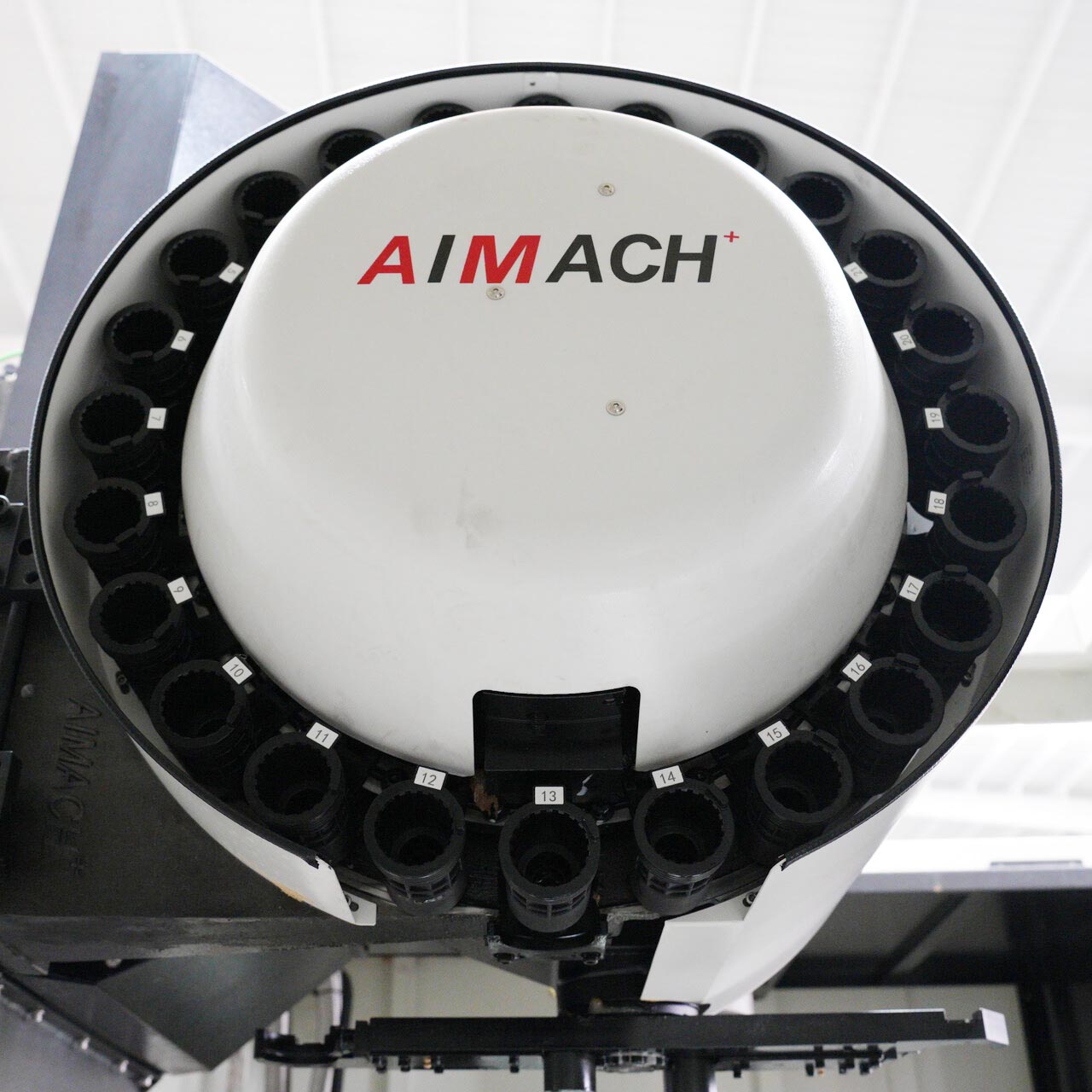

Magasin de disques circulaires 24 pièces
Système de refroidissement

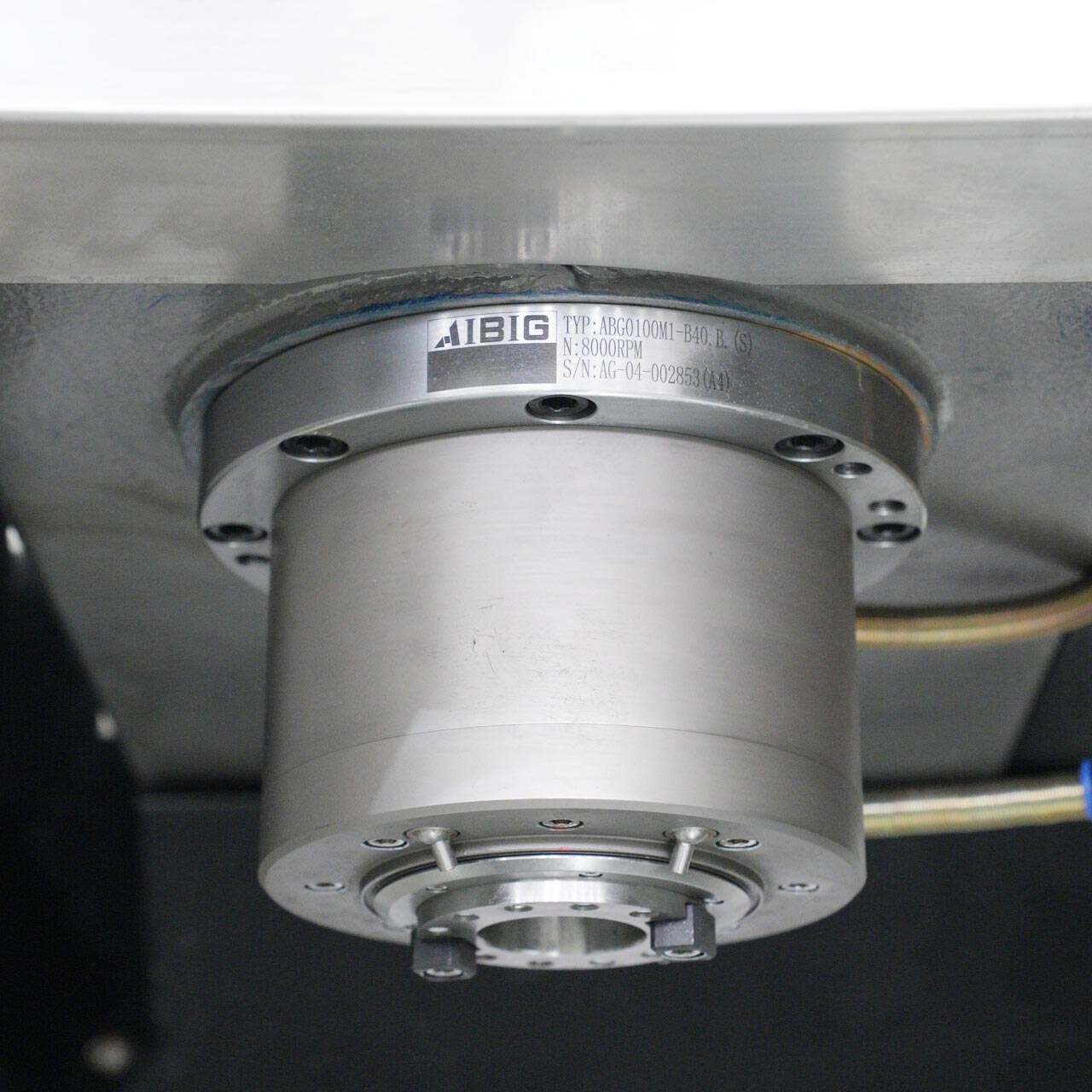

Broche
Vous pouvez choisir le système de contrôle dont vous avez besoin en fonction de vos besoins de production.
Vous pouvez choisir le mode de refroidissement dont vous avez besoin en fonction de vos besoins de production.
Vous pouvez choisir la configuration dont vous avez besoin en fonction de vos besoins de production.
Le centre d'usinage vertical peut réaliser des opérations d'usinage complexes telles que le fraisage, le perçage, le alésage, le taraudage, le chanfreinage, etc., principalement pour le traitement de pièces de moules, de boîtiers, de supports mécaniques, de pièces de précision de forme spéciale, de pièces de connexion à bride, etc., couvrant de nombreux secteurs tels que les moules, l'automobile, l'aéronautique, la machinerie de construction, l'automatisation, l'hydraulique, etc.
pièces usinables
