FCK40

Torno CNC

Parámetros básicos

Diámetro de giro máximo de 400 mm, capaz de procesar todo tipo de piezas de ejes, discos y casquillos, con un amplio rango de aplicación.
Longitud de procesamiento máxima de 500 mm, satisface la demanda de procesamiento de piezas de ejes cortos y medianos, mejorando la eficiencia de producción.
Diámetro de giro máximo en el lecho de Φ400 mm, proporciona suficiente espacio de procesamiento, equilibrando rigidez y estabilidad.
El orificio pasante del husillo puede alcanzar Φ48 mm, soporta el procesamiento de perforación de barras, adecuado para producción continua en lotes.
Diseño de estructura integral de alta rigidez, combinado con torreta automática, logra un procesamiento de corte de alta precisión y alta eficiencia.

Contáctenos

Demostración de video

Especificaciones técnicas
Configuración estándar
Seleccionar configuración

FCK40	Unidad	Especificación
Diámetro máximo de rotación en el cuerpo de la máquina	mm	Φ450
Diámetro máximo de corte del material	mm	Φ120
Longitud máxima de corte	mm	325
Recorrido del eje X	mm	900
Recorrido del eje Z	mm	325
Velocidad de movimiento del eje X	mm/min	20000
Velocidad de movimiento del eje Z	mm/min	20000
Manivela	mm	0.001/0.01/0.1
Velocidad de avance X y Z	mm/min	0~5000
Velocidad de avance manual X y Z	mm/min	0~1260
Precisión de repetición del eje X	mm	0.005
Precisión de posicionamiento del eje X	mm	0.01
Precisión de repetición del eje Z	mm	0.006
Precisión de posicionamiento del eje Z	mm	0.015
Velocidad del husillo	rpm	35-3000
Par máximo del husillo	N.m	35
Extremo del husillo	-	A2-5 (opcional A2-6)
Diámetro del orificio pasante del husillo	mm	Φ52
Diámetro del orificio pasante del mandril de presión de aceite hueco	mm	Φ40
Mandril	-	6” (opcional 8”)
Número de portaherramientas	-	3 portaherramientas de tipo deslizante
Tiempo de cambio de herramienta	s	0.25
Dimensiones de instalación de la herramienta	mm	20×20
Diámetro de instalación del portaherramientas de perforación	mm	Φ25
Potencia del motor principal	kw	5.5
Par del motor principal	N.m	35
Potencia del motor de avance del eje X	kw	1.5
Par del motor de avance del eje X	N.m	7.5
Potencia del motor de avance del eje Z	kw	1.5
Par del motor de avance del eje Z	N.m	5
Dimensiones de la máquina largoanchoalto	mm	225018502000
Peso aproximado	kg	1600

◎Sistema de control numérico GSK980TB3i en inglés

◎Motor principal 5.5KW

◎Tornillo de bola del eje X: Φ20

◎Tornillo de bola del eje Z: Φ40

◎Mordaza autocompensadora de 200 tres garras

◎Portaherramientas

◎ Sistema de control: Siemens, Mitsubishi, Fanuc, Kandy

◎ Chuck hidráulico de 12/15 pulgadas

◎ Transportador de virutas en cadena, alimentador, recolector de neblina de aceite, brazo de medición Renishaw, alimentador servo

了解详情

Configuración estándar

https://www.fulucncfactory.com/DM-static/upload/image/effimg/20260610_173346_2604.jpg

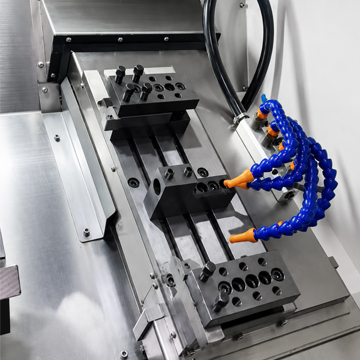

Portacuchillas

https://www.fulucncfactory.com/DM-static/upload/image/effimg/20260611_183150_1137.jpg

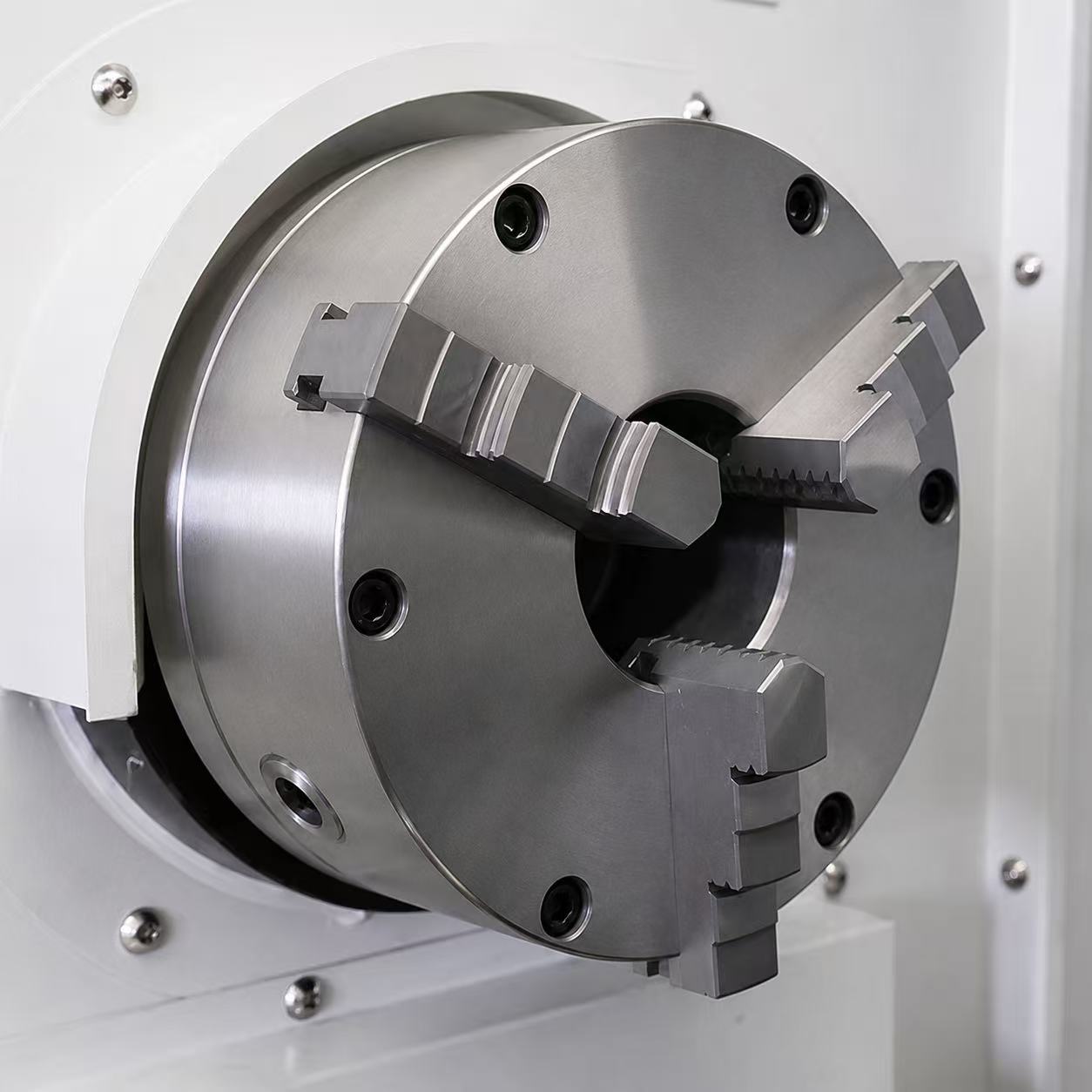

Mandril de tres garras

https://www.fulucncfactory.com/DM-static/upload/image/effimg/20260610_173405_9693.jpg

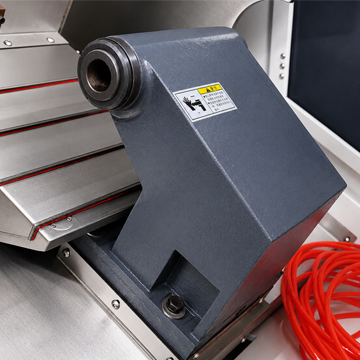

Contrapunto hidráulico

https://www.fulucncfactory.com/DM-static/upload/image/effimg/20260611_183215_4224.jpg

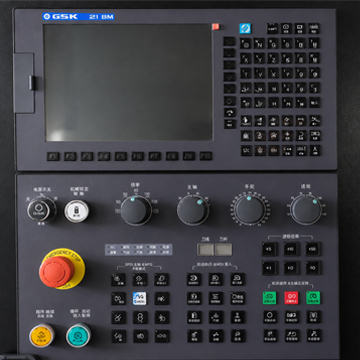

Sistema de Control GSK

Configuración opcional

opciones del sistema de control

Puedes elegir el sistema de control que necesitas según tus requisitos de producción.

Otras configuraciones opcionales

Puedes elegir el portaherramientas que necesites según tus necesidades de producción.

opciones de mandril

Puedes elegir el mandril que necesitas según tus requisitos de producción.

Piezas procesables

El centro de mecanizado vertical puede realizar fresado, perforación, rectificado, roscado, biselado y otros procesos compuestos, principalmente para procesar piezas de moldes, carcasas de cajas, soportes mecánicos, piezas de precisión de forma especial, piezas de conexión de brida, etc., abarcando numerosas industrias como moldes, automóviles, aviación, maquinaria de ingeniería, automatización, hidráulica, etc.
